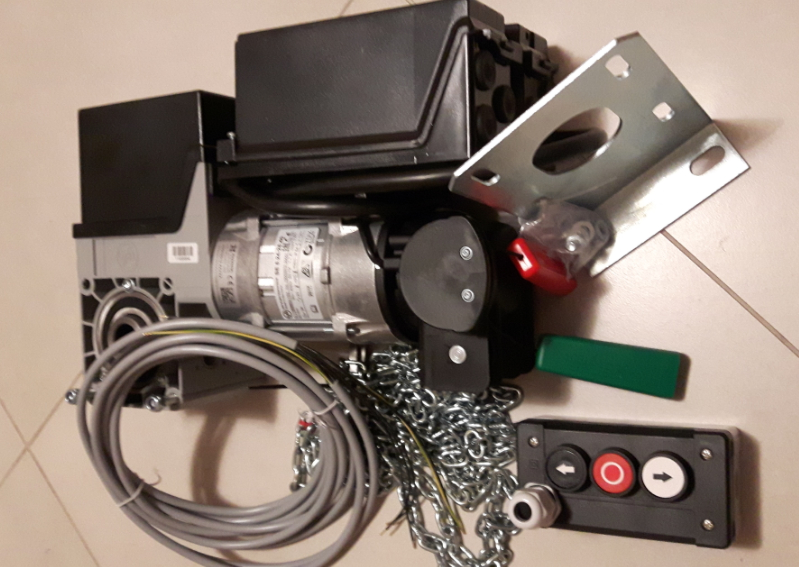

Napęd do bram sekcyjnych z wyważeniem nie wymagających automatycznego zamykania.
Napęd nasadowy SE 5.24-25,40; 24obr/min; 3~400V; 0,30kW; 50Nm
Centralę sterującą WS900 z okablowaniem systemowym do wyłączników krańcowych
NES zespół 6 mechanicznych wyłączników krańcowych
Pulpit sterowniczy GÓRA-STOP-DÓŁ
Przewód zasilajacy 3N~400V z wtyczką CEE
Mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
Elementy montażowe
Napięcie zasilania: 3N~400V, PE
Częstotliwość robocza: 50 / 60 Hz
Moc silnika 0,30kW
Typoszereg przekładni KG50
Średnica wału 25,4mm (1")
Maksymalny ciężar bramy 2500N
Zdawczy moment obrotowy 50Nm
Zdawcza prędkość obrotowa 24 obr/min
Maksymalny moment oporowy 200Nm
Maksymalna liczba załączeń na godzinę 12
Napięcie sterownicze: 24V AC
Zasilanie dla urządzeń zewnętrznych: 24V AC; 500mA
Zaciski śrubowe dodatkowych elementów bezpieczeństwa
Zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych
Wymiary zewnętrzne napędu szer. x wys. x głęb.: 145mm x 379mm x 275mm
Stopień ochrony IP54
Dopuszczalny zakres temperatur: -10°...+40°C
Operator za pomocą pulpitu sterowniczego "GÓRA-STOP-DÓŁ" obsługuje bramę kontrolując przestrzeń w jej obszarze pracy.
Wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE
Przyciski sterowniczne na płycie centrali WS900
Regulacja wyłączników krańcowych bezpośrednio w napędzie
Dwa wyłączniki krańcowe bezpotencjałowe NC, NO
Przyciski sterownicze GÓRA/STOP/DÓŁ
Obsługa awaryjna napędu za pomocą przekładni łańcuchowej
WS 900 – Sterownik ze stycznikiem nawrotnym dla wył. NES
Dane techniczne
Do wszystkich napędów ELEKTROMATEN firmy GfA
z krzywkowym wyłącznikiem krańcowym NES
Napięcie zasilania:
1N~230V, PE / 3~230V, PE
3N~400V, PE / 3~400V, PE
Częstotliwość robocza: 50 / 60 Hz
Napięcie sterownicze: 24 V AC
2 lub 3 styczniki
Zasilanie sieciowe dla urządzeń zewnętrznych:
24 V AC (1,0 A)
Dopuszczalny zakres temperatur: -10°...+50°C
Obudowa
Wymiary szer. x wys. x głęb [mm]: 145x101x209
Stopień ochrony IP54, opcja IP65
Wykonanie
Blokowane mechanicznie styczniki nawrotne,
w ramach opcji możliwy dodatkowy stycznik główny
Przycisk wjazdowy OTW-STOP-ZAM
• Szybkie ustawienie pozycji krańcowych bez
zewnętrznej kasety sterowniczej
Wtykowy kabel połączeniowy do napędu
ELEKTROMATEN
Opcjonalnie z wtyczką CEE i kablem 1m,
okablowaną, gotową do podłączenia,
w myśl normy DIN EN 12453 jest uznawana za
odłącznik sieciowy (wyłącznik główny)
Funkcje
Możliwość wyboru trybu pracy:
• Tryb czuwakowy ZAM/OTW
• Tryb czuwakowy ZAM/samopodtrzymanie OTW
• Samopodtrzymanie ZAM/OTW dzięki możliwości
podłączenia zewnętrznych urządzeń
zabezpieczających
Podłączenie czujnika luźnej linki i drzwi
przejściowych
Różne możliwości podłączenia np. przyrządu
sterowniczego
